Сито з порваною сіткою, гайка з кріплення конвеєра, тонка стружка від ножа слайсера, який почав тупитись. На будь-якому харчовому виробництві метал рано чи пізно потрапляє туди, де його не має бути. Питання лише в тому, де саме його знайдуть: на вашій лінії чи в тарілці покупця.
Для технолога це не теорія. Одна скарга на сторонній предмет у продукті тягне за собою відкликання партії, перевірку від мережі, штрафні санкції за договором поставки і місяці відновлення довіри. Візуальний контроль тут не допомагає: частинку 2 мм у фарші чи в соусі людина не побачить навіть при ідеальному освітленні. Тому металодетектор давно став стандартною точкою контролю на м’ясопереробних, овочевих і кондитерських лініях. Нижче розбираємо, як він працює, який тип обрати під ваш продукт, де його ставити і чому навіть дорогий прилад іноді пропускає метал.
Навіщо металодетектор харчовому виробництву
Металодетектор потрібен, щоб гарантовано відсікати продукцію з металевими включеннями до того, як вона потрапить на склад. У системі HACCP він найчастіше виступає критичною контрольною точкою (ККТ): саме тут небезпеку фізичного забруднення можна усунути, а не просто зафіксувати.
Звідки береться метал у продукті? Джерел більше, ніж здається на перший погляд:
- сировина: дріб у дичині, дріт і цвяхи в овочах з поля, уламки обладнання постачальника;
- власне обладнання: зношені ножі м’ясорубок і кутерів, сітки сит, болти, шайби, шматки скребків;
- ремонт і обслуговування: стружка після свердління, забуті інструменти, дріт від щіток;
- персонал: скріпки, ручки, прикраси, хоча правила гігієни це і забороняють.
Великі торгові мережі та експортні покупці зазвичай прямо прописують наявність металодетекції у вимогах до постачальника, разом із журналом перевірок. Якщо ви плануєте виходити на полиці мереж, без цього обладнання аудит просто не пройти. Металодетектор найчастіше стоїть поруч з іншими засобами контролю, наприклад з обладнанням для інспектування та транспортування продукції, яке разом формує ділянку вихідного контролю.
Як працює металодетектор: збалансовані котушки та ефект продукту
Більшість промислових металодетекторів побудовані за схемою трьох збалансованих котушок. Центральна котушка-передавач створює високочастотне електромагнітне поле, дві приймальні котушки по боках налаштовані так, що в спокійному стані сигнали від них взаємно компенсуються. Коли крізь апертуру (робочий отвір) проходить металева частинка, баланс порушується, електроніка фіксує різницю і подає команду на відбраковування.
Різні метали поводяться по-різному:
- чорні метали (Fe) виявляються найлегше завдяки магнітним властивостям;
- кольорові метали (мідь, алюміній, латунь) теж виявляються впевнено за рахунок електропровідності;
- нержавіюча сталь найскладніша: вона слабо магнітна і проводить струм гірше, тому для неї поріг чутливості завжди вищий.
Окремий нюанс, про який часто забувають при виборі, це так званий ефект продукту. Вологі, солоні та теплі продукти (свіже м’ясо, сир, маринади, гарячий хліб) самі проводять струм і дають сигнал, схожий на метал. Сучасні цифрові детектори навчаються на конкретному продукті і віднімають його власний сигнал, але для цього прилад треба правильно налаштувати під кожну позицію асортименту. Детальніше про конкретні моделі можна подивитись у розділі металодетектори для харчової промисловості.
Типи металодетекторів і як обрати під свій продукт
Тип детектора визначає форма продукту: штучний чи фасований товар, сипучий потік або рідина в трубопроводі. Від цього залежить і конструкція, і спосіб відбраковування.
| Тип | Для якого продукту | Як відбраковує |
|---|---|---|
| Конвеєрний (тунельний) | Штучний і фасований товар: напівфабрикати, ковбаси, сир, лотки, пакети | Пневмоштовхач, відкидна стрічка, реверс конвеєра |
| Гравітаційний | Сипучі продукти у вільному падінні: крупи, спеції, горіхи, сухарі | Швидкодіючий клапан-заслінка |
| Трубопровідний | Рідкі й пастоподібні продукти: соуси, фарш, пюре, супи, джеми | Триходовий клапан, що відводить порцію в окрему ємність |
Для більшості м’ясних і овочевих цехів базовий варіант конвеєрний. Наприклад, конвеєрний металодетектор STvega MD-P розрахований на незаморожені харчові продукти і виявляє сторонні частинки в потоці на стрічці. Якщо ж ви працюєте з рідиною, яка рухається трубою під тиском насоса, конвеєр не підійде: потрібна модель на зразок металодетектора для рідких продуктів STvega MD-L, який перевіряє продукт прямо в магістралі без зупинки процесу.
При виборі звертайте увагу на чотири речі: розмір апертури (чим вона менша відносно продукту, тим вища чутливість), матеріал корпусу (нержавіюча сталь і ступінь захисту не нижче IP65, якщо цех миють водою під тиском), тип відбраковувача і можливість зберігати налаштування для кількох продуктів.
Де ставити металодетектор на лінії

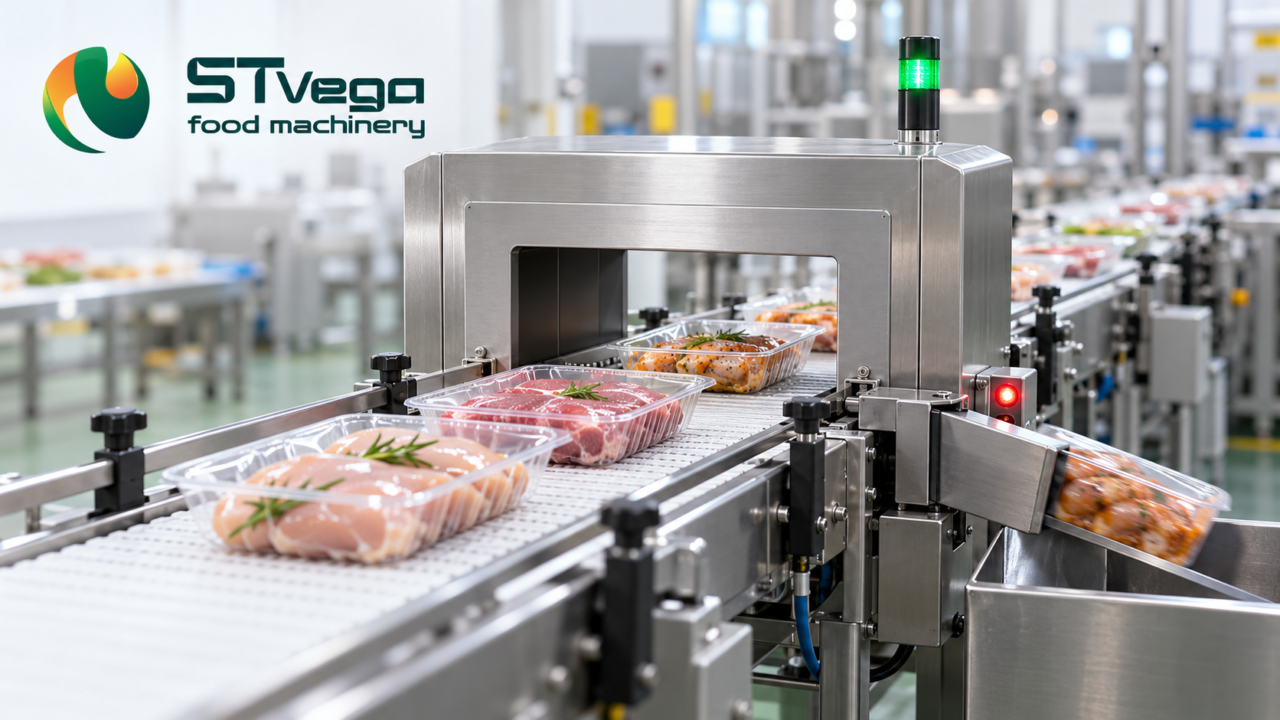

Найнадійніше місце для металодетектора це кінець лінії, після фасування. Тут ловиться все, що могло потрапити в продукт на будь-якому етапі, включно з самим пакуванням. Саме так побудовані сучасні лінії, наприклад лінія пакування готової їжі STvega Ready Food Packaging Lines H2000, де перевірка на метал з відбраковуванням стоїть після запаювання лотків.
Але одна точка не завжди оптимальна. На великих виробництвах детектор ставлять ще й на вході, перед подрібненням. Логіка проста: цвях у сировині, який потрапив у м’ясорубку, перетворюється на десятки дрібних уламків і заодно ламає ніж та решітку. Ранній контроль захищає не лише продукт, а й дороге обладнання.
Кілька практичних правил монтажу:
- навколо апертури потрібна зона без металу: орієнтовно 1,5 висоти апертури для нерухомих конструкцій і близько 2 висот для рухомих частин;
- детектор не варто ставити впритул до частотних перетворювачів і силових кабелів, вони створюють перешкоди;
- вібрація від сусідніх машин погіршує стабільність, тому раму краще розв’язати з конвеєром;
- відбракована продукція має падати в контейнер, що замикається на ключ, щоб її випадково не повернули в потік.
Чутливість і щоденна перевірка: як переконатись, що прилад працює
Чутливість металодетектора виражають діаметром найменшої кульки еталонного металу, яку він стабільно виявляє в центрі апертури разом із продуктом. Для невеликої апертури на сухому продукті типові орієнтири такі: близько 1,0-1,5 мм для чорного металу, 1,5-2,0 мм для кольорового і 2,0-2,5 мм для нержавійки. На вологому солоному м’ясі ці цифри зазвичай гірші, і це нормально. Важливо, щоб вимоги були зафіксовані у вашому плані HACCP і відповідали реальним можливостям приладу на вашому продукті.
Самого налаштування мало. Прилад перевіряють тестовими зразками: сертифікованими кульками Fe, non-Fe та нержавійки, запресованими в пластикові картки або стрижні. Типова періодичність кожні 2-4 години роботи, а також на початку зміни, після зміни продукту і після будь-якого ремонту. Зразок кладуть разом із продуктом, проганяють через апертуру і перевіряють дві речі: детектор спрацював і продукт справді потрапив у контейнер відбраковування. Результат записують у журнал.
Якщо під час перевірки детектор не спрацював, вся продукція з моменту останньої успішної перевірки вважається неконтрольованою. Її відкладають і проганяють повторно. Саме тому інтервал між тестами краще не розтягувати.
Типові помилки, через які метал усе одно потрапляє в продукт
На практиці детектор частіше підводить не через техніку, а через людей і налаштування. Ось що ми бачимо найчастіше:
- Занижена чутливість заради спокою. Оператор втомлюється від хибних спрацювань і «прикручує» чутливість. Хибних відбраковок стає менше, разом з ними зникає і реальний захист.
- Один профіль на весь асортимент. Детектор, навчений на сухих сухарях, на солоній бринзі поводитиметься зовсім інакше.
- Перевірка лише по краю стрічки. Найгірша чутливість у центрі апертури, тож тестовий зразок треба класти саме туди і всередину продукту, а не зверху.
- Відбраковувач, який ніхто не перевіряє. Детектор спрацював, сигнал є, а пневмоштовхач не встиг через тиск у мережі. Продукт пішов далі.
- Фольга і металізована плівка. Звичайний детектор не працює з упаковкою з алюмінієвої фольги. Тут або перевіряють продукт до пакування, або ставлять рентгенівську інспекцію.
Окремо про економію. Чи окупиться металодетектор у невеликому цеху? Порахуйте вартість одного відкликання партії, логістики повернення і втраченого контракту з мережею. Зазвичай одного уникнутого інциденту вистачає, щоб прилад повністю себе виправдав.
Про компанію STvega
STvega постачає промислове харчове обладнання з 2011 року і закриває весь шлях продукту: від миття й нарізання сировини до фасування, пакування та вихідного контролю якості. Металодетектори ми розглядаємо не як окремий прилад, а як частину лінії, тому допомагаємо визначити, на якому етапі його ставити, під яку апертуру і з яким відбраковувачем.
Кожна одиниця обладнання проходить подвійний контроль якості: на заводі-виробнику і повторно на нашому складі в Україні, де її налагоджують перед відвантаженням. Обладнання можна протестувати на власному продукті в шоурумі, а якщо приїхати немає змоги, провести дистанційне тестування з відеозвітом. Для металодетектора це особливо корисно: ви одразу бачите, як він поводиться саме з вашим фаршем чи сиром. На обладнання діє гарантія 12 місяців, ми постачаємо запчастини і надаємо технічну підтримку. Серед клієнтів STvega МХП, Салтівський м’ясокомбінат, Верес та інші виробники. Повний асортимент дивіться в каталозі обладнання STvega.
Часті запитання
Які метали виявляє харчовий металодетектор?
Промисловий металодетектор виявляє чорні метали (залізо, сталь), кольорові (мідь, алюміній, латунь) і нержавіючу сталь. Найлегше він знаходить чорні метали, найважче нержавійку, тому для неї мінімальний розмір частинки, що виявляється, завжди більший.
Як часто потрібно перевіряти металодетектор на виробництві?
Зазвичай перевірку тестовими зразками Fe, non-Fe і нержавійки проводять кожні 2-4 години роботи, а також на початку зміни, після зміни продукту і після ремонту. Результати фіксують у журналі, який перевіряють аудитори HACCP і торгових мереж.
Де краще встановити металодетектор на лінії?
Основну точку контролю ставлять у кінці лінії після фасування, щоб виявити метал, що потрапив на будь-якому етапі. На великих виробництвах додатково ставлять детектор на вході перед подрібненням, щоб захистити м’ясорубки й кутери від пошкоджень.
Чому металодетектор дає хибні спрацювання на м'ясі та сирі?
Вологі, солоні та теплі продукти проводять струм і створюють сигнал, схожий на метал. Це називається ефектом продукту. Цифрові детектори компенсують його після навчання на конкретному продукті, тому для кожної позиції асортименту потрібне окреме налаштування.
Чи можна перевіряти металодетектором продукт в алюмінієвій фользі?
Звичайний металодетектор не підходить для упаковки з фольги, бо сама упаковка дає сильний сигнал. У такому разі продукт перевіряють до пакування або використовують рентгенівські системи інспекції.
Який металодетектор потрібен для рідких продуктів і соусів?
Для рідких і пастоподібних продуктів, які подаються насосом, використовують трубопровідні металодетектори. Вони вбудовуються в магістраль і відводять забруднену порцію через клапан без зупинки виробництва.
Металодетектор як страховка бізнесу
Металодетектор не робить продукт смачнішим і не прискорює лінію. Він робить інше: гарантує, що гайка з конвеєра чи уламок ножа не стануть приводом для відкликання партії і розірваного контракту. Головне обрати тип під свій продукт, правильно встановити, налаштувати під кожну позицію і не лінуватися з регулярною перевіркою.
Якщо ви не впевнені, який металодетектор підійде для вашої лінії, або хочете перевірити його на своєму продукті перед покупкою, зверніться до фахівців STvega. Підберемо модель, розрахуємо місце встановлення і покажемо прилад у роботі.
